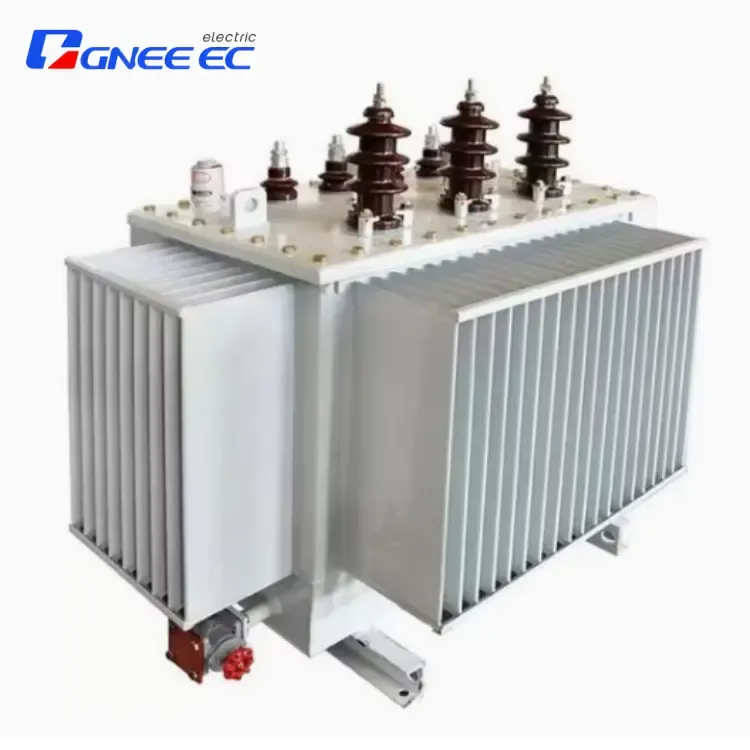

Transformator distribusi inti laminasi 30 kVA/10 kV
kapasitas: 30 kVA
Tahun Pengeluaran: 2024
Country: Peru
Skenario aplikasi: Catu daya untuk daerah perumahan pegunungan yang terpencil.
Deskripsi Luar Angka: Desain inti laminasi ringan (beratnya hanya 120 kg) menyederhanakan transportasi dan pemasangan di medan yang kasar; 30% meningkatkan resistensi sirkuit pendek memastikan kemampuan beradaptasi dengan kondisi jaringan yang keras.
Punya pertanyaan? Perwakilan Penjualan Gnee tersedia untuk obrolan langsung sekarang
Kirim email:sales@gneeelectric.com
Tel:+8615824687445
Keuntungan Inti
Keuntungan inti dari batang transformator distribusi inti laminasi dari teknologi inti laminasi:
Kehilangan arus eddy ultra-rendah: Menggunakan 0. Lembar baja silikon tebal 35 mm yang dilapisi dengan pernis isolasi untuk mengisolasi jalur arus eddy, mengurangi kerugian inti lebih dari 25% dibandingkan dengan transformator inti padat, secara signifikan meningkatkan efisiensi energi.
Transmisi Daya Efisiensi Tinggi: Optimized magnetic circuit design ensures >Efisiensi konversi 97% dari input tegangan tinggi (10 kV) ke output bertegangan rendah (400 V), memenuhi standar distribusi industri dan perumahan.
Daya Daya & Keandalan: Lembaran baja silikon yang terikat epoksi meningkatkan ketahanan guncangan dan getaran. Dikombinasikan dengan pelapis anti-korosi, transformator mencapai umur 15-20- tahun, mengungguli transformator distribusi standar.
Kemampuan beradaptasi lingkungan: Struktur laminasi meminimalkan konsentrasi tegangan termal, memungkinkan operasi yang stabil dalam suhu mulai dari -30 derajat hingga {+50 derajat, ideal untuk instalasi luar ruangan.
Optimalisasi Biaya: Desain ringan (40% lebih ringan dari transformator inti padat) mengurangi biaya transportasi dan pemasangan, sementara karakteristik kehilangan rendah yang lebih rendah menurunkan biaya energi jangka panjang.
Parameter Produk
| Seri 11kv pada Load Tap Changer Oil Parameter Kinerja Transformator Distribusi | |||||||||||||
| Tegangan Tinggi: 11 (6,6.3,1 0. 5,11) Simbol Koneksi KV: D, Yn11 atau Y, YN0 Frekuensi Dinilai: 50Hz/60Hz Low Voltage: {{0}}. 4 ({0. 415,0.433) Kisar pengetapan HV: ± 4x2.5% Level Insulasi: LI75 AC35/AC3 |
|||||||||||||
| Kekuatan Dinilai (KVA) |
Impedansi sirkuit pendek (%) | SZ18 (W) | SZ13 (W) | SZ11 (W) | Arus tanpa beban (%) |
Suara tekanan db (a) |
Berat (kg) |
Dimensi keseluruhan (mm) | |||||
| Kehilangan tanpa beban | Kehilangan beban | Kehilangan tanpa beban | Kehilangan beban | Kehilangan tanpa beban | Kehilangan beban | L | W | H | |||||
| 200 | 4.0 | 300 | 2090 | 340 | 2320 | 380 | 2900 | 1.0 | 58 | 980 | 1700 | 830 | 1180 |
| 250 | 350 | 2460 | 395 | 2740 | 440 | 3420 | 0.9 | 58 | 1130 | 1700 | 880 | 1230 | |
| 315 | 420 | 2950 | 475 | 3280 | 530 | 4100 | 0.9 | 60 | 1300 | 1790 | 930 | 1290 | |
| 400 | 520 | 3560 | 580 | 3960 | 640 | 4950 | 0.8 | 60 | 1480 | 1870 | 930 | 1340 | |
| 500 | 610 | 4250 | 680 | 4715 | 760 | 5890 | 0.8 | 62 | 1710 | 1900 | 1010 | 1370 | |
| 630 | 4.5 | 780 | 5225 | 860 | 5810 | 960 | 7260 | 0.6 | 62 | 1950 | 2000 | 1070 | 1470 |
| 800 | 900 | 6400 | 1010 | 7110 | 1120 | 8890 | 0.6 | 64 | 2080 | 2100 | 1100 | 1720 | |
| 1000 | 1090 | 7490 | 1220 | 8320 | 1360 | 10400 | 0.6 | 64 | 2180 | 2300 | 1120 | 1750 | |
| 1250 | 1260 | 8860 | 1400 | 9840 | 1560 | 12300 | 0.5 | 67 | 3150 | 2430 | 1190 | 1980 | |
| 1600 | 1540 | 10580 | 1720 | 11760 | 1920 | 14700 | 0.5 | 67 | 4220 | 2620 | 1260 | 2080 | |
| 2000 | 5.0 | 1805 | 13400 | 2040 | 14880 | 2270 | 18600 | 0.4 | 69 | 4600 | 2720 | 1300 | 2110 |
| 2500 | 2140 | 15550 | 2410 | 17280 | 2680 | 21600 | 0.4 | 69 | 5500 | 2820 | 1360 | 2170 | |
| Catatan: Parameter di atas hanya untuk merancang dan memilih referensi, dan parameter akhir tunduk pada produk yang sebenarnya. | |||||||||||||
Prinsip Kerja Transformator Distribusi Inti Laminasi
Transformator inti yang dilaminasi beroperasi berdasarkan induksi elektromagnetik:
Formasi Sirkuit Magnetik: Inti yang dilaminasi terdiri dari ratusan 0. 35 mm Lapisan baja silikon, masing -masing terisolasi dan terikat untuk membentuk sirkuit magnetik tertutup, mengoptimalkan konsentrasi fluks dan efisiensi jalur.
Konversi Saat Ini: belitan tegangan tinggi (10 kV) menghasilkan medan magnet bergantian, menginduksi tegangan proporsional (misalnya, 400 V) dalam belitan tegangan rendah melalui transfer fluks melalui inti.
Eddy Current Suppression: Lapisan isolasi (misalnya, pelapis oksida) antara lembaran baja silikon memblokir jalur arus eddy, hanya memungkinkan aliran fluks magnet vertikal untuk meminimalkan kehilangan energi.
Optimalisasi disipasi panas: Kesenjangan antara laminasi menciptakan saluran pendingin alami, dilengkapi dengan radiator untuk membatasi kenaikan suhu menjadi kurang dari atau sama dengan 65 derajat, memastikan operasi jangka panjang yang stabil.
Pencocokan tegangan: Menyesuaikan rasio belokan antara belitan tegangan tinggi dan rendah (misalnya, 10 kV/400 V) tepat cocok dengan persyaratan grid, cocok untuk skenario distribusi daya hierarkis.
Foto terperinci
Lingkungan yang berlaku
Transformator distribusi inti laminasi 30 kVA/10 kV secara luas berlaku di:
Pengaturan Industri:
Lantai pabrik dan jalur produksi yang membutuhkan daya stabil dengan gangguan harmonik yang rendah.
Distribusi perkotaan:
Dipasang di tiang atau dipasang di tanah untuk memberikan daya tegangan rendah 400 V yang aman untuk area perumahan dan komersial.
Area terpencil:
Daerah pegunungan atau pulau dengan kisi-kisi yang lemah, memanfaatkan ketahanan sirkuit pendek dan desain ringan untuk mengatasi tantangan transportasi dan iklim yang keras.
Lingkungan ekstrem:
Resistensi Garam Mist dan Perlindungan Debu (Peringkat IP23) Sesuai dengan zona industri pantai atau berdebu, meminimalkan kebutuhan pemeliharaan.
Daya darurat:
Dipasangkan dengan generator untuk menyediakan listrik sementara untuk proyek bantuan bencana atau infrastruktur.
Catatan: Patuh dengan standar IEC 60076, mendukung dinding luar atau pemasangan tanah. Membutuhkan jarak pemeliharaan 2 m × 1,5 m.
video
Mengapa Memilih Kami?
Gnee secara ketat mengikuti proses pengujian penerimaan yang komprehensif untuk memastikan bahwa kinerja setiap perangkat memenuhi standar. Produk dan layanan kami telah berhasil diterapkan di lebih dari 50 negara dan wilayah di seluruh dunia. Sebagai mitra industri global tepercaya, kami selalu berkomitmen untuk membantu pelanggan mencapai visi pembangunan berkelanjutan mereka melalui produk berkualitas tinggi dan layanan proses penuh.
Mendukung
• Pra-penjualan: Konsultasi teknis gratis, tinjauan menggambar, dan pelatihan instalasi.
• setelah penjualan:
Garansi Global selama 2 tahun; 5- garansi tahun pada komponen inti.
7 × 24- jam dukungan jarak jauh, respons kesalahan di dalam<24 hours.
Manual Operasi Disediakan.
Sertifikat Sertifikasi SGS
Lingkungan produksi
Pabrik kami
Pengepakan dan pengiriman
FAQ
T1: Bagaimana cara memilih antara transformator paduan yang dimeram dengan minyak, tipe kering, atau amorf berdasarkan kebutuhan?
A: Transformer oli-immersed (misalnya, 30-2500 kva/10 kV oli-immersed dual-winding)::
Skenario yang berlaku: pabrik besar, gardu, distribusi daya tegangan tinggi di luar ruangan.
Keuntungan: Disipasi panas yang sangat baik untuk beban tinggi dan lingkungan suhu tinggi, tetapi membutuhkan pencegahan kebakaran dan tindakan pencegahan kebocoran minyak.
Transformator tipe kering (misalnya, tipe resin-cast epoksi, tipe ganda tipe kering):
Skenario yang berlaku: Instalasi dalam ruangan (misalnya, pusat data, bangunan komersial), lingkungan dengan persyaratan keselamatan kebakaran yang ketat.
Keuntungan: Tidak ada minyak isolasi, bebas polusi, kebisingan rendah, tetapi membutuhkan ventilasi untuk disipasi panas.
Transformer paduan amorf (misalnya, tipe kering paduan amorf):
Skenario yang berlaku: Aplikasi grid-end, catu daya pedesaan, sistem hemat energi.
Keuntungan: Mengurangi kerugian tanpa beban lebih dari 70%, efisiensi lebih tinggi daripada transformator tradisional, ideal untuk operasi beban rendah jangka panjang.
T2: Peralatan mana yang cocok untuk Transformers Penyearah (30-3200 tipe penyearah KVA)?
A: Dirancang khusus untuk peralatan penyearah, seperti:
Garis elektroplating, sel elektrolitik.
Produksi elektrolisis aluminium/tembaga.
Sistem penggerak motor DC.
Fitur: Input tiga fase, output tegangan DC yang dapat disesuaikan. Catatan: Beban harmonik dapat memengaruhi kinerja transformator.
T3: Apa perbedaan antara gardu prefabrikasi (gaya Eropa) dan transformator gabungan (tipe gabungan)?
A: Gardu prefabrikasi:
Integrasi Tinggi: Termasuk transformator, lemari tegangan rendah, dan perangkat perlindungan yang telah dipasang sebelumnya di penutup tahan cuaca/tahan api.
Skenario yang berlaku: Sistem daya luar ruang yang dapat digunakan dengan cepat (misalnya, lokasi konstruksi sementara, daerah terpencil).
Transformer gabungan:
Integrasi Fungsional: Biasanya menggabungkan transformator, perangkat pengukuran, dan peralatan perlindungan untuk menyederhanakan distribusi daya.
Skenario yang berlaku: Hub distribusi daya untuk pabrik kecil/menengah atau kompleks komersial.
Q4: Berapa metode penyesuaian tegangan untuk 30-2500 kVA transformator tegangan yang tidak dapat disetel ganda?
A: Jenis yang tidak dapat disetel: Tegangan output tetap diatur di pabrik (misalnya, input 10 kV → 400 V output); Tidak ada penyesuaian di tempat.
Skenario yang berlaku: Lingkungan tegangan yang stabil dengan fluktuasi beban minimal (misalnya, jalur produksi tetap).
Untuk penyesuaian tegangan, pilih transformator perubahan tap-changing on-load (dapat disesuaikan).
T5: Apa resistensi suhu dan umur transformator tipe kering-cast epoksi?
A: Resistensi suhu: Kelas F (155 derajat) atau kelas H (180 derajat), dengan kapasitas kelebihan daya hingga 1,5 × daya pengenal.
Lifespan: Lebih dari 20 tahun di bawah operasi normal, tetapi membutuhkan inspeksi rutin sistem isolasi dan pendingin yang berliku.
