Trafo Distribusi Tipe Kering 1000KVA

1000 kVA 2.4-34.5kV 480/277V 400/230V 380/220V Trafo Tipe Kering

Spesifikasi Teknis
Nilai Daya	1000 kVA
Peringkat Tegangan Primer	2.4-34.5kV
Tegangan Sekunder	480/277V 400/230V 380/220V Disesuaikan
Frekuensi	50/60Hz
Grup Vektor	Dyn11,Yyn0,Dyn5
Bahan Berliku	Aluminium/Tembaga
Efisiensi	Seperti IEEE, Doe 2016, CAS Std atau Disesuaikan
Tegangan Impedansi	Nominal 2% atau Disesuaikan 1,1-5,75%
Ketinggian	Kurang dari atau sama dengan 1.000m atau Disesuaikan
Bahan penutup	Baja Tahan Karat 304
Berat Total	5550kg
Dimensi Garis Besar (P×L×T) masuk.	2000×1680×2450(mm)



Trafo Tipe Kering Resin Cor 1000 KVA 34,5 KV 800 V

Barang	Data
Aplikasi	fotovoltaik
Jenis	minyak mineral isolasi, sesuai dengan standar IEC 60296
Metode pendinginan	ONAN
Instalasi	Luar Ruangan / Dalam Ruangan
Tegangan nominal primer	34,5 KV (tersedia 13.2KV, 13.8KV 15KV ,11KV..)
Tegangan nominal sekunder	800 V
Frekuensi	60Hz
grup koneksi	Dyn11 Yn11 (belitan ganda sekunder)
Kerugian	Dikurangi
Maks. kerugian dalam keadaan kosong (tanpa beban)	BK36B036
Kerugian maksimum dalam beban	BK36B036
Mengetuk pengubah	± 2 x 2,5% , petunjuk
impedansi-hubungan pendek	0.06
kelas	A
Korosi	C 4
Layar elektrostatik antara MT/BT	Ya, sambungkan ke ground
DV/DT	500V /kami
Koneksi sisi MT	dengan terminal plug-in-yang miring
Koneksi sisi BT	melalui terminal pada pelat tembaga
Perlindungan koneksi sisi MT	penutup laci logam untuk luar ruangan IP55 (Opsional)
Perlindungan koneksi sisi BT	Laci penutup luar ruangan logam IP55 dengan kelenjar kabel untuk entri kabel BT (opsional)
Pengumpulan dan filter minyak Kuba	opsional
roda	Ya
mengangkat lug	Ya
pengaturan pengisian oli dan drainase	Ya
komunikasi dan kontrol	Sinyal keluaran digital DGPT2
garansi produk	Lebih dari atau sama dengan 2 tahun



Tabel Parameter untuk 1000 kVA11kV/415VTrafo Tipe Kering Tembaga 3 Fasa

Tipe Transformator	Tipe Kering
Nilai Kapasitas Daya	1000 kVA
Nilai Tegangan	11kV/415V
Frekuensi	50Hz
Fase	Tiga
Metode Pendinginan	SEBUAH/T
Bahan Berliku	Tembaga
Nilai Kenaikan Suhu	85 derajat
Suhu Sekitar	40 derajat
Impedansi	5 %
Efisiensi	98 %
Tingkat Isolasi	LI 75 AC / 28 kV BIL
Ukuran	Panjang: 2.450 mm Lebar: 1.300 mm Tinggi: 2.050 mm
Berat	4000kg
Amp trafo 1000kva	1391A

Catatan:

Metode pendinginan AN/N berarti pendinginan "Udara Alami / Udara Alami".

LI 75 AC / 28 kV BIL mengacu pada tingkat isolasi pada belitan Tegangan Rendah (LV) dan belitan Tegangan Tinggi (HV).

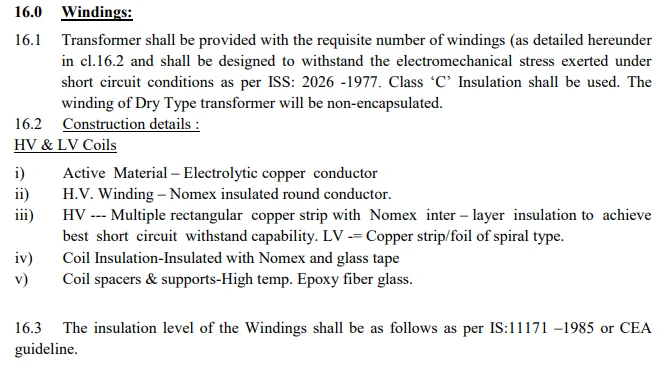

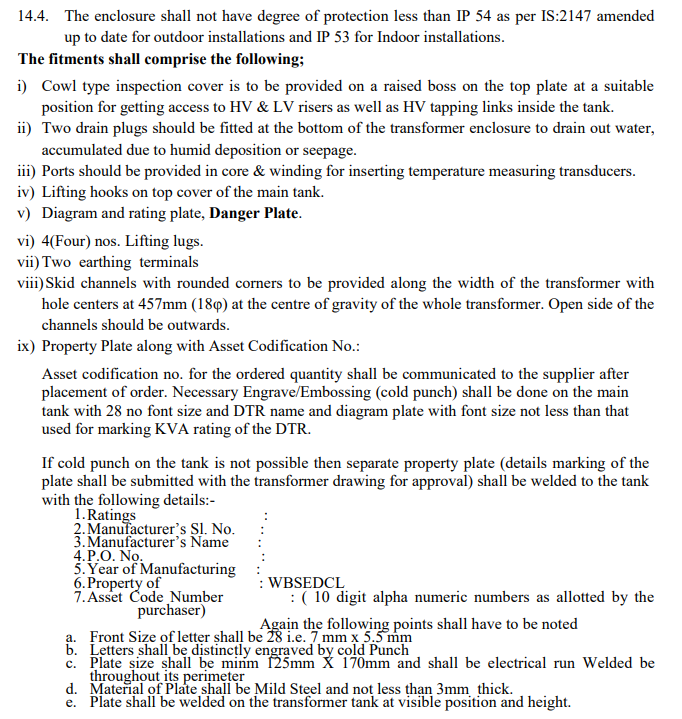

SPESIFIKASI TEKNIS TRAFO OUTDOOR/ INDOOR 1000 KVA, 33/ 0.415 KV TIPE KERING (Untuk Pengadaan Non Departemen Perumahan saja)



Spesifikasi ini mencakup desain, manufaktur, pengujian dan penyediaan 1000 KVA, 33/0,415 KV, Transformator Distribusi Tipe Kering Resin Cor sesuai detail yang diberikan.
