Berapa Ukuran Kawat yang Diperlukan untuk Memberi Makan Trafo 75 KVA?

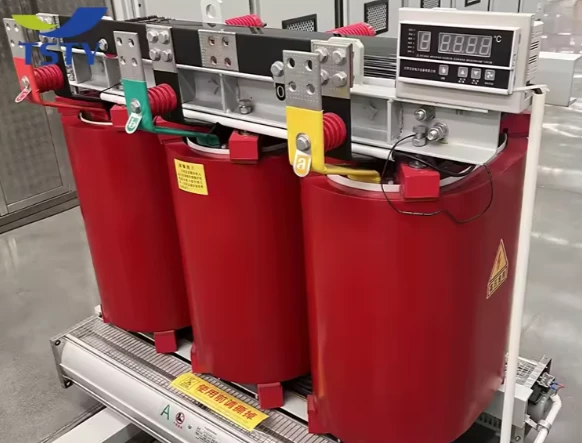

Saat memasang atau meningkatkan sistem kelistrikan, salah satu pertanyaan paling umum dan kritis adalah:berapa ukuran kawat yang diperlukan untuk mengalirkan trafo 75 kVA?



Memilih ukuran konduktor yang benar sangat pentingkeamanan, efisiensi, kepatuhan kode, dan{0}}keandalan jangka panjang. Kabel yang berukuran terlalu kecil dapat menyebabkan panas berlebih dan penurunan voltase, sedangkan kabel yang terlalu besar akan menambah biaya yang tidak perlu.





Sebuah transformatorperingkat kVAmendefinisikan kapasitas daya maksimum yang terlihat. Untuk menentukan ukuran kawat, kita harus menghitung terlebih dahulu-arus beban penuh (FLA)berdasarkan trafotegangan dan fasa.



Rumus dasarnya adalah:



Fase-tunggal:

Saya=kVA×1000VI=\\frac{\\text{kVA} \\kali 1000}{V}I=VkVA×1000​

Tiga-fase:

Saya=kVA×10003×VI=\\frac{\\text{kVA} \\kali 1000}{\\sqrt{3} \\kali V}I=3​×VkVA×1000​



Di mana:

I= arus (amp)

V= tegangan saluran





Ukuran kabel yang benar untuk trafo 75 kVA bergantung pada beberapa faktor penting:

• Transformatorperingkat kVA(75 kVA)
• Tegangan primer
• Fase-tunggal atau fase-tiga
• Kode kelistrikan yang berlaku (NEC, IEC, atau standar lokal)
• Diizinkanperingkat suhukonduktor
• Metode pemasangan (saluran, baki, udara)
• Diperlukanmargin keamanandan pertumbuhan beban di masa depan

Sebelum memilih ukuran kawat, Anda harus menghitung terlebih dahulu-arus beban penuh (FLA).





Aplikasi-Fase Tunggal

Fase tunggal-240V
75,000 ÷ 240 = 312 A

Fase tunggal-480V
75,000 ÷ 480 = 156 A

Penerapan Tiga-Fase

208V tiga-fase
75,000 ÷ (1.732 × 208) ≈ 208 A

400V tiga-fase
75,000 ÷ (1.732 × 400) ≈ 108 A

480V tiga-fase
75,000 ÷ (1.732 × 480) ≈ 90 A

Nilai-nilai saat ini adalah dasar untuk ukuran konduktor.





Berdasarkan tipikalPedoman ampasitas NEC(isolasi 75 derajat), ukuran kawat berikut biasanya digunakan:

Tegangan Sistem	Penuh-Beban Saat Ini	Ukuran Kawat Tembaga yang Direkomendasikan
240V 1 fase	312 A	350 kcmil Cu
480V 1 fase	156 A	2/0 AWG Cu
208V 3 fase	208 A	4/0 AWG Cu
400V 3 fase	108 A	1 AWG Cu
480V 3 fase	90 A	3 AWG Cu

Catatan:Konduktor aluminium memerlukan ukuran yang lebih besar karena konduktivitas yang lebih rendah.





Konduktor Tembaga

Konduktivitas yang lebih tinggi

Ukuran kabel lebih kecil

Lebih baik untuk instalasi kompak

Biaya bahan lebih tinggi



Konduktor Aluminium

Biaya lebih rendah

Bobot lebih ringan

Membutuhkan penampang-yang lebih besar

Dibutuhkan lebih banyak perhatian untuk penghentian



Untuk pengumpan trafo kritis,kawat tembaga biasanya lebih disukai, terutama pada instalasi industri dan komersial.





Trafo 75 kVA biasa digunakan pada:

• Bangunan komersial
• Pabrik manufaktur kecil
• sistem HVAC
• Ruang data dan sistem tenaga tambahan
• Peralatan industri ringan

Memastikan ukuran kawat yang benaroperasi yang stabil dan masa pakai transformator yang panjang.



Permintaan Penawaran





Berapa ukuran kawat untuk memberi makan trafo 75 kVA?

Berdasarkan standar yang dinyatakan dalam Tabel 310.15(B)(16) dan aturan yang dinyatakan dalam 240.4(B), maka diperlukan ampacity 115A. Dengan demikian maka akan diperoleh ukuran kawat yang direkomendasikan untuk trafo 75 kVA yaitu a2 konduktor tembaga AWGmempertimbangkan kondisi normal atau standar.



Berapa ampli yang cocok untuk trafo 75 kVA?

Tabel Ampli Beban Penuh Transformator Tiga Fasa

KVA	208v	480v
75	208	90
112-1/2	312	135
150	416	180
225	624	270



Berapa ukuran pemutus utama untuk trafo 75 kVA?

Ukuran Breaker Trafo 75 kVA dengan Kawat Aluminium 4/0
Untuk transformator 75 kVA pada 480V, hitung arus beban penuh: 75.000 VA 480 V ˜ 156 A. Gunakan pemutus arus dengan nilai 125% dari arus beban penuh, jadi kira-kira195 Minimal; pemutus 200 A sesuai.



Berapa ampli maksimum untuk trafo 75va?

3.125 amp

Dengan menggunakan rumus ini, trafo 75 VA berkekuatan 24 volt mempunyai beban maksimal sebesar3.125 amp. 75 VA 24 volt=3.125 amp.



Berapa ukuran kawat untuk memberi makan trafo 75KVA?

Untuk 75KVA 3 Phase 480V sama dengan 90,4 Amps, yang membutuhkan ukuran kawat sebesar#2 tembaga. Untuk 75KVA 3 Phase 120/240 sama dengan 208 Amps sehingga membutuhkan ukuran kawat tembaga 3/0.
