Transformator pemasangan 3 fase pad

Gnee Transformer adalah produsen transformator pemasangan pad terpasang profesional yang berlokasi di Henan, Cina. Spesimialisasi dalam pembuatan transformator pemasangan 3 fase dengan tegangan hingga 46 kV dan peringkat daya hingga 10 MVA. Dengan lebih dari 200 proyek selesai setiap tahun di Amerika, kami telah memasang lebih dari 10.000 transformator di pasar Eropa dan Amerika.

Aplikasi:Bess, EV Charging, Ulliliy, Bitcoin Mining, Pusat Data, Real Estat, Pembangkit Listrik Surya Fotovoltaik

Spesifikasi transformator pemasangan 3 fase pad bervariasi sesuai dengan standar yang berbeda, seperti yang ditunjukkan pada tabel di bawah ini untuk standar IEEE dan CSA.

Selain spesifikasi standar yang disebutkan di atas, transformator GNEE juga dapat mengakomodasi spesifikasi khusus sesuai dengan kebutuhan Anda, seperti 1250kVA, 2550kVA, 2600kVA, 3500kVA, 4000kVA, 4500kVA, 7MVA, 8MVA, dll.

Transformator tiga fase pad yang dipasang adalah transformator distribusi yang diisi minyak yang dirancang untuk beban distribusi bawah tanah di pengaturan komersial seperti pusat perbelanjaan, sekolah, dan pabrik industri.

Hubungi kami sekarang Untuk menerima penawaran untuk spesifikasi transformator pemasangan tiga fase spesifik Anda.

Hubungi Gnee Transformer untuk persyaratan khusus

E-mail:sales@gneeelectric.com

Harga transformator terpasang pad

Tabel di bawah ini menyediakan daftar harga untuk transformator 3 fase pad yang dipasang hanya untuk referensi Anda. Harap dicatat bahwa harga dapat bervariasi secara signifikan berdasarkan konfigurasi dan persyaratan yang berbeda. Hubungi kami sekarang untuk mendapatkan harga yang akurat untuk transformator pemasangan pad spesifik Anda.

Daftar Harga Transformer yang Dipasang Pad
45 kVA	6-8K	1000kva	18-36K
75 kVA	8-10K	1500 kVA	20-40K
112.5 kVA	9-12K	2000 KVA	22-45K
150 kVA	10-15K	2500 kVA	25-50K
225 KVA	12-18K	3000KVA	28-56K
300 kVA	13-20K	3750 kVA	30-60K
500 kVA	14-25K	5000 kVA	40-70K
750 kVA	15-30K	10 000 kva	100-150K

Dapatkan harga sekarang



Bagian transformator yang dipasang pad

Bagian standar	Bagian opsional
Sekering elsp Bay - o sekering net Pengukur tingkat minyak Baki tetes Tiriskan katup HV Bushings LV Bushings Tangki baja karbon Pengukur suhu cairan Pengukur vakum tekanan Katup pembuangan oli dengan sampler Tap Changer (5-Posisi/7-Positon) Load Break Switch (posisi 4 atau 2-posisi)	Ct Jendela IR Tautan ISO Siku Penangkap Kirk Key Interlock Perangkat Bantuan Tekanan Relay Tekanan Tiba -tiba IFD (lampu indikator kesalahan) Loadbreak feed - melalui insert DV (sakelar tegangan ganda) 304/306 Tangki Stainless Steel Pengukur dengan kontak alarm/perjalanan NEMA 4 atau NEMA 4X Rated Enclosure Di bawah arester minyak dengan pemutusan

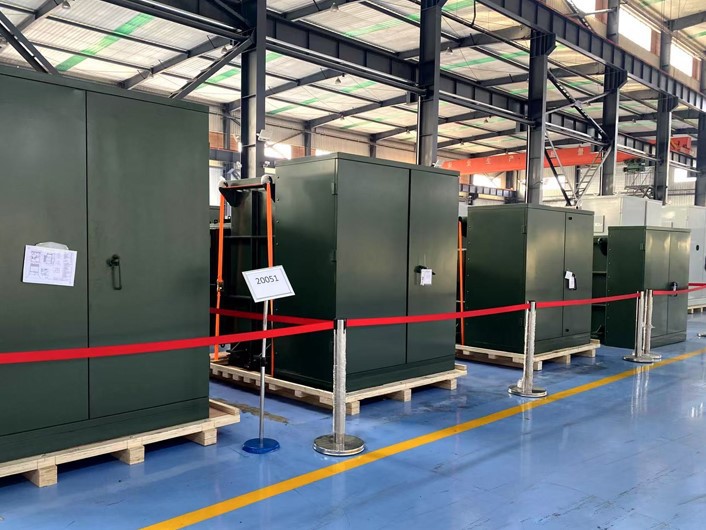

Tiga fase mati loop loop feed pad mount transformer depan transformator depan

Transformator Depan Mati adalah Pad - Mounted Transformer yang fitur koneksi dan komponen listrik tertutup sepenuhnya, memastikan bahwa tidak ada bagian hidup atau terminal yang terbuka di panel depan. Desain ini meningkatkan keamanan dengan mencegah kontak yang tidak disengaja dengan elemen yang berenergi. Transformer depan mati biasanya digunakan dalam aplikasi luar ruangan untuk distribusi daya listrik yang aman.

The Dead - Pad depan - Mounted Transformer dilengkapi dengan bushing tegangan tiga/enam tinggi - pada sisi tegangan - tinggi, yang sepenuhnya terlampir dalam bahan isolasi untuk keamanan yang ditingkatkan. Ketika palka dibuka, terminal tegangan - tinggi tetap tidak terpapar, memastikan kinerja keamanan yang lebih tinggi.

Dead - Transformator depan memiliki dua konfigurasi: umpan loop dan umpan radial. Dalam konfigurasi umpan radial, ada tiga busing di sisi tekanan - tinggi, saat dalam konfigurasi umpan loop, ada enam busing di sisi tekanan - tinggi. Dalam pengaturan loop feed, tiga busing dapat dihubungkan ke kabel, dan tiga bushing yang tersisa dapat dihubungkan ke penangkap. Atau, keenam bushing dapat dihubungkan ke kabel.

Dead Front Transformer hadir dengan Bushing terpisah 200A dan 600A (Bushing Well + Bushing Insert) atau satu - sepotong bushing. Dalam kasus orang mati - transformator depan dengan bushing 200A HV, itu dapat sepenuhnya dilindungi dan diisolasi untuk beban - Break koneksi konektor siku ke kabel bawah tanah. Untuk orang mati - transformator depan dengan bushing HV 600A, arus perlu dikonversi menjadi 200a melalui t - body mati - break connector sebelum dihubungkan ke kabel bawah tanah melalui muatan - break connector bundar. Proyek Ome Bess memerlukan 3 - fase transformator yang dipasang pad dengan 900A bushing depan mati, dan transformator gnee dapat memenuhi persyaratan ini. Kami telah menyelesaikan banyak proyek Bess dan Photovoltaic.



Proyek Transformer Mounted Transformer Gnee

2600 kVA pad mounted transformer untuk penambangan cryptocurrency 2 MVA Pad Mounted Transformer untuk Utilitas 1000 KVA Pad Mounted Transformers untuk Pasar Jamaika 2000 KVA Pad Mounted Transformers untuk Utilitas Kanada 1750 kVA pad transformator pemasangan untuk dominika 2600 KVA Pad Mounted Transformer untuk Tambang Crypto di Kansas 2550 KVA Pad Mounted Transformer untuk Pusat Data di Meksiko, Missouri Daelim Transformer Custom 1500 KVA Pad Mounted Transformer untuk Kanada Pad Mounted Transformer untuk Bess System 4.0 MVA di Riverside County, California

Ukuran transformator pemasangan 3 fase pad

Ukuran transformator pemasangan pad 3 fase bervariasi berdasarkan peringkat daya, tegangan primer dan sekunder, bahan, dll. Tabel di bawah ini menyediakan dimensi spesifik dari beberapa proyek transformator pemasangan pad yang diselesaikan oleh Daelim Transformer hanya untuk referensi Anda.

Jika Anda perlu mengetahui ukuran spesifik transformator yang Anda butuhkan, silakan kirim spesifikasi transformator kesales@gneeelectric.com.

3 fase Pad Mounted Transformer Grounding

Ketentuan landasan standar CSA

Menurut standar CSA, ketentuan pentanahan untuk transformator pemasangan tiga fase mencakup dua terminal Spade Earth yang dipasang secara vertikal yang dilas ke dinding tangki pada ketinggian setidaknya 150 mm pada atau di atas level ambang. Satu terminal ditempatkan pada sisi tegangan - tinggi dan satu pada sisi tegangan - rendah. Untuk transformator grdy, terminal sisi tegangan - tinggi harus ditetapkan dan ditandai H0. Kedua terminal harus tidak dicat, terbuat dari baja tahan karat, dengan lebar tidak kurang dari 40 mm dan ketebalan tidak kurang dari 6 mm. Setiap terminal dilengkapi dengan dua lubang 14 mm (9/16 inci), berjarak terpisah 44,5 mm.

Ketentuan pembumian standar IEEE

Untuk transformator500 kVADan di bawah, dua bantalan baja harus disediakan, masing -masing memiliki lubang ketuk 1/2% inci 13 unc dan kedalaman benang minimum 11 mm (0,44 in.).

Untuk transformer di atas 500 kVA, dua tembaga yang tidak dicat - faced steel atau stainless steel bantalan berukuran 51 x 89 mm (2,0 x 3,5 in) masing -masing harus disediakan. Setiap bantalan memiliki dua lubang berjarak 44 mm (1,75 in) di pusat dan disadap untuk utas 1/2%- inci 13 UNC. Hasil akhir tembaga harus tidak kurang dari 0,5 mm (0,02 in.) Tebal, dan kedalaman benang lubang harus tidak kurang dari 13 mm (0,5 in).

Lokasi

Bantalan ground harus dilas di atau di dekat dasar transformator, satu di setiap kompartemen tegangan - {{0} {{0} yang tinggi dan satu di setiap kompartemen tegangan- rendah. Jika tangki transformator dan kompartemen terpisah, bantalan ini harus dihubungkan secara elektrik.
