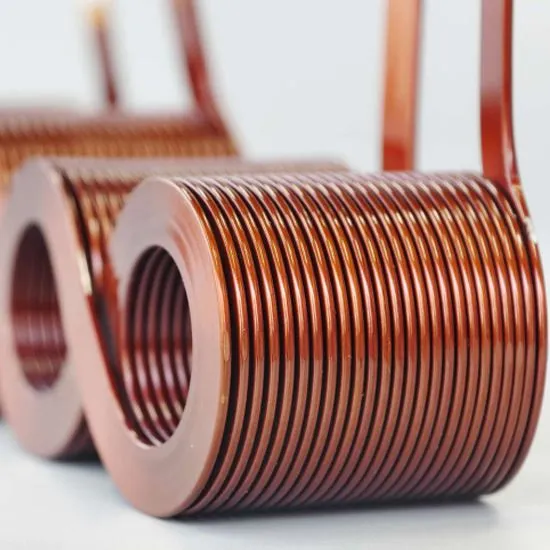

Tepi-Ukuran Kawat Enamel Berliku

Kelas Termal:180(H),200(C),220 Kelas(C+)

Dimensi:J:1.0mm--7.0mm;B:1mm--25mm

Standar:GB IEC NEMA JIS, juga disesuaikan sesuai standar pelanggan.

Kumparan Pengemasan:‌

Ukuran spool yang dapat diterima berkisar dari 250mm (diameter dalam) x 300mm (lebar luar) hingga 250mm (diameter dalam) x 630mm (Lebar luar)

‌Aplikasi Produk:‌

Cocok untuk belitan pada trafo, reaktor, catu daya, inverter PV, generator, dan peralatan mesin listrik lainnya.

Dengan latar belakang teknis yang kuat, GNEE Group menawarkan rangkaian lengkap kawat belitan berinsulasi, yang memberikan solusi bagi setiap produsen motor listrik, trafo, dan koil.

Kisaran kapasitas produksi kawat magnet GNEE mencakup pembuatan khusus kabel telanjang dan terisolasi untuk keperluan teknik kelistrikan sebagai berikut:

• Kawat bundar tembaga dan aluminium berenamel dari diameter 0,05 mm hingga 5,00 mm
• Tembaga telanjang dan aluminium strip persegi panjang, bagian jadi dari ketebalan 1.00mm hingga 5.00mm hingga lebar 3.00mm hingga 20.00mm
• Strip persegi panjang tembaga dan aluminium berenamel, bagian jadi dari diameter 1,00 mm hingga 5,00 mm, lebar 3,00 mm hingga 20,00 mm

Pilihan konduktor

Kawat tembaga adalah pilihan paling umum sebagai konduktor yang digunakan di seluruh Industri Listrik. Konduktivitas listrik adalah karakteristik paling penting dari setiap konduktor. Pilihan biasanya terbatas pada logam murni murni dan bukan paduan.

Untuk diameter yang sama, aluminium, pilihan konduktor kedua, memiliki resistensi sekitar 61% lebih besar daripada tembaga. Selain itu, aluminium memiliki konduktivitas termal yang lebih rendah, yang mengurangi efisiensi pendinginan dengan konduksi termal menjadi heat sink atau dengan konveksi udara bergerak.

Ketika mempertimbangkan volume, khususnya pada motor bersegel kecil, tembaga adalah bahan yang lebih efisien.

Perbandingan antara tembaga dan aluminium

Diemas

Kelas isolasi poliuretan (PUR): F (155 derajat)

Lapisan yang keras dan fleksibel dengan kekuatan dielektrik yang baik yang menawarkan kemampuan solder pada suhu rendah tanpa penghapusan enamel sebelumnya. Faktor disipasi kawat yang dienamel pur rendah dan sedikit berubah, bahkan pada frekuensi tinggi atau dalam kondisi lembab.

Namun, perlu dicatat bahwa PUR tidak kompatibel dengan semua pernis impregnasi dan umur simpannya terbatas.

Aplikasi umum untuk kawat enamell pur berada dalam motor berkekuatan rendah dan transformator yang beroperasi pada suhu rendah, kumparan telekomunikasi dan meter.

Poliester-imida (PEI-S) yang Dapat Disolder Kelas insulasi: H (180 derajat )

Enamel ini menawarkan keunggulan resistansi termal dan pelarut yang tinggi dari poliester - imide dengan manfaat tambahan dari kemampuan solder tanpa persyaratan pengupasan.

Karakteristik listrik dan mekanis kelas satu ditambah kompatibilitas dengan pernis yang menghamili membuat PEI - s Pilihan yang disukai dalam sebagian besar aplikasi PUR tradisional, seperti motor, transformator, dan relay yang rendah dan menengah.

Poliester-imida (PEI) Kelas isolasi: H (180 derajat )Lapisan kinerja tinggi, memiliki aplikasi yang luas dan hampir universal. PEI tidak hanya menawarkan kekuatan dielektrik yang baik, fleksibilitas dan ketahanan abrasi, tetapi juga resistensi termal yang tinggi, peningkatan resistensi penuaan dan peningkatan kecepatan produksi. State - dari - {- art pei enamel cocok untuk digunakan dalam motor hermetis dan transformator pendingin minyak.

Aplikasi untuk kawat berenamel PEI meliputi motor, ballast, choke, transformator, dan rakitan listrik umum yang bekerja pada suhu tinggi.

Poliester-imida dengan Amida-lapisan Atas imida (PEI-AI) Kelas insulasi: H+ (200 derajat )

Lapisan amida-imida di atas enamel dasar poliester-imida (PEI) menawarkan ketahanan abrasi yang tinggi dan gesekan relatif yang lebih baik sehingga kemampuan pemrosesan (kemampuan angin) ditingkatkan. Selain itu, ia menawarkan kekuatan dielektrik yang sangat baik serta ketahanan termal dan kimia yang jauh lebih baik.

PEI - AI sangat cocok untuk proses belitan kecepatan tinggi dan abrasif dan dalam rakitan listrik yang ditekankan baik secara mekanis maupun termal selama operasi normal. Aplikasi termasuk motor suhu tinggi tertutup rapat, transformator khusus, tersedak dan pemberat.

Polyester - imide dengan top bondable - coat (pei - b)

Lapisan termoplastik di atas enamel dasar poliester-imida menawarkan pengerasan ikatan-sendiri. Pemanasan resistansi adalah metode terbaik untuk mengikat kumparan menggunakan enamel ini.

Untuk mempertahankan kekuatan ikatan yang baik, disarankan agar belitan tidak beroperasi pada suhu melebihi 155 derajat.

Awalnya untuk digunakan dalam industri komunikasi, PEI-B dapat diterapkan jika tidak ada penyangga atau pembentuk yang digunakan dalam konstruksi kumparan. Juga cocok untuk kumparan relai, kumparan kuk, solenoida, dan motor terbuka.

Kelas termal

Penentuan kelas termal dibuat dengan menguji setidaknya sepuluh (10) sampel pasangan terpelintir dari kawat magnet berenamel ke serangkaian suhu tinggi. Sampel dihapus secara berkala dan dikenakan uji tegangan bukti non - destruktif. Jika kegagalan total tidak terdeteksi, sampel dikembalikan ke oven setelah mencatat jumlah kegagalan. Kegagalan individu pada suhu tertentu menentukan umur rata -rata pada suhu itu.
